在服务器、存储设备和边缘计算平台的内部布线中，MCIO 8X TO 2*Oculink (SFF-8611)用于把主机侧八条 PCIe 高速通道分成两组 x4 链路，分别连接两个 OCuLink 设备端口。该方案主要解决高密度空间内的双路 PCIe 连接问题，但线缆只负责无源通道映射，不具备 PCIe 交换、协议转换或自动拆分能力。
连接关系取决于主机端通道配置
MCIO 8X 端通常承载八条高速差分通道，分线后，每个 OCuLink SFF-8611 分支对应四条通道。用于双 NVMe 固态硬盘时，理想连接关系是主机 x8 端口配置为 x4+x4，两块硬盘各自获得一条独立的 PCIe x4 链路。如果主板只支持单一 x8 链路而不支持通道拆分，第二个分支可能无法枚举，两个 x4 设备也不会因为接上线缆而自动变成可用状态。
因此，选择 MCIO 8X TO 2*Oculink (SFF-8611) 前，需要确认处理器或芯片组提供的 PCIe 通道数量、主板 BIOS 中的 bifurcation 配置，以及 MCIO 端口是否实际布置为 x4+x4。部分主板上的 MCIO 外形端口可能用于特定背板、网络模块或厂商自定义连接，不能仅凭连接器外观判断兼容性。
PCIe 规格与接口定义需要同时核对
PCIe 4.0 单通道信令速率为 16 GT/s，四通道分支由四条独立 lane 共同传输；实际可用带宽还会受到编码开销、协议栈、控制器和存储介质性能影响。MCIO 与 OCuLink 描述的是物理连接形式，PCIe 代际则描述链路速率，两者不能混为同一项规格。
引脚核对不应只关注发送与接收差分对，还要检查通道顺序、极性处理、参考时钟、复位、时钟请求及其他边带信号的定义。主板、转接板和设备端对时钟架构及边带信号的实现可能不同，设计导入前应以两端硬件手册和原理图为准。若端口包含非 PCIe 用途或采用专用定义，即使连接器能够插合，也不代表电气功能兼容。
线规、阻抗和长度影响 Gen4 链路裕量
面向 PCIe 4.0 的 MCIO 8X TO 2*Oculink (SFF-8611)选型，需要把线缆损耗与主板走线、连接器、转接板和设备端走线作为完整通道评估。高速差分对的阻抗连续性、对内时延差、串扰、插入损耗和回波损耗都会影响链路训练及长期运行稳定性。线缆越长，通道损耗通常越大，可接受长度不能脱离整机通道预算单独确定。

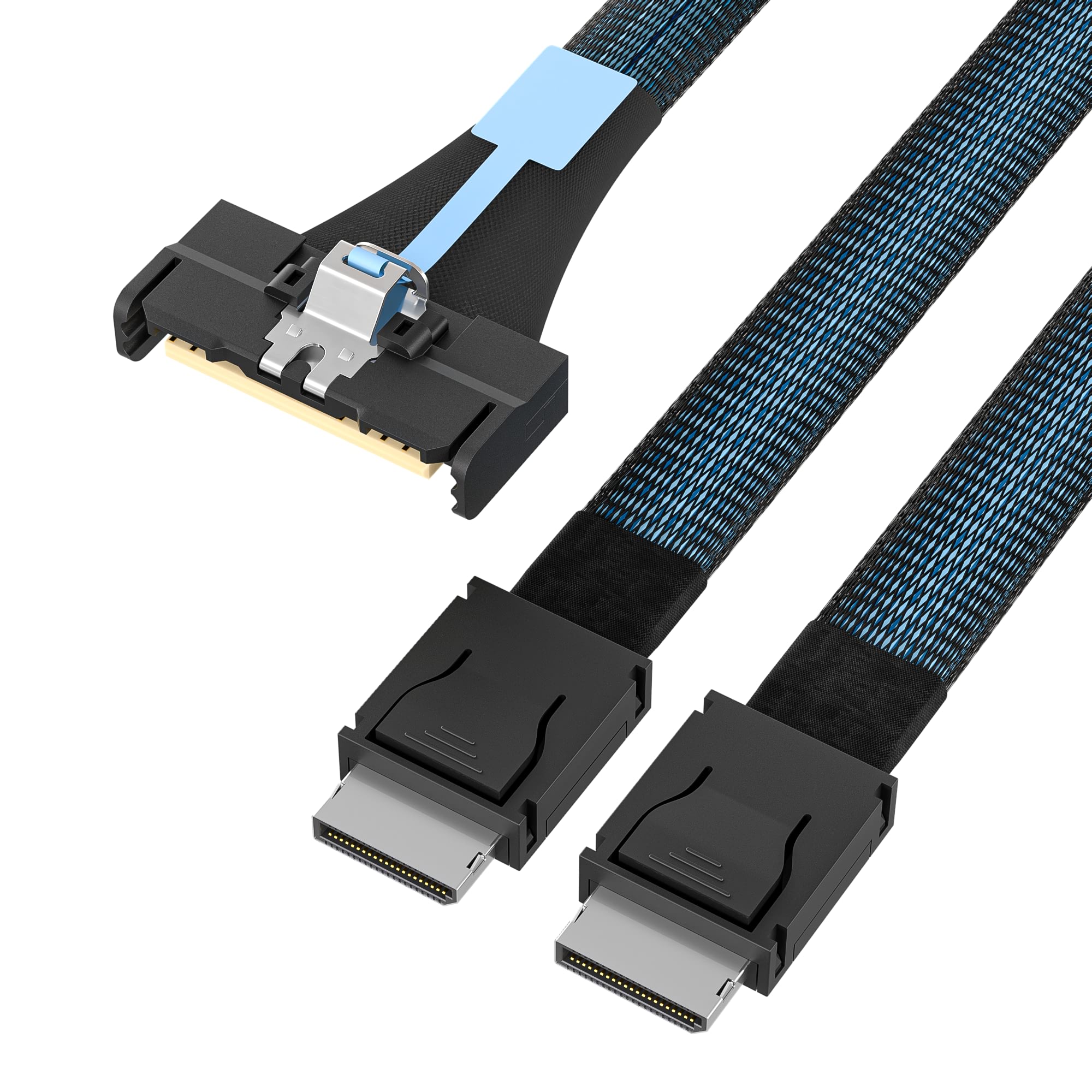

MCIO 8X 转 2*Oculink SFF-8611为 PCIe Gen4 转接线，公开规格包括 30AWG 线规和 85 欧姆阻抗。30AWG 可用于兼顾内部布线空间与导体尺寸，85 欧姆则对应高速差分链路的阻抗控制要求。具体长度、连接器方向、分支长度和屏蔽结构仍需结合机箱空间、弯折路径及平台信号完整性预算确认，不能仅依据线规判断可支持的传输距离。
适用场景与部署限制
MCIO 8X TO 2*Oculink (SFF-8611)适合主板或转接卡提供 MCIO x8 物理端口，并需要连接两个 OCuLink x4 NVMe 盘位、双端口背板或两路独立 PCIe x4 设备的场景。部署时可按以下顺序核对：
- 确认主机端八条通道可配置为 x4+x4，并检查 BIOS 是否提供对应拆分选项；
- 确认两个目标设备均使用兼容的 OCuLink SFF-8611 接口和 PCIe 链路定义；
- 核对参考时钟、复位、设备在位及其他边带信号是否完整对应；
- 根据 PCIe 代际、整机走线损耗、线缆长度和弯折空间确定线材配置；
- 装机后检查两路设备枚举结果、协商速率和链路宽度，并进行持续读写与重启测试。
该分线结构不能替代 PCIe 交换芯片，也不能把不支持 bifurcation 的 x8 根端口转换为两个独立 x4 根端口。对于需要热插拔、较长传输距离或多级背板连接的设备，还应额外确认供电时序、热插拔控制、连接器插拔规范及完整通道测试结果。
