MINISAS (SFF8644) TO MINISAS (SFF8088) 线缆选型：通道速率、引脚映射与长度屏蔽要点

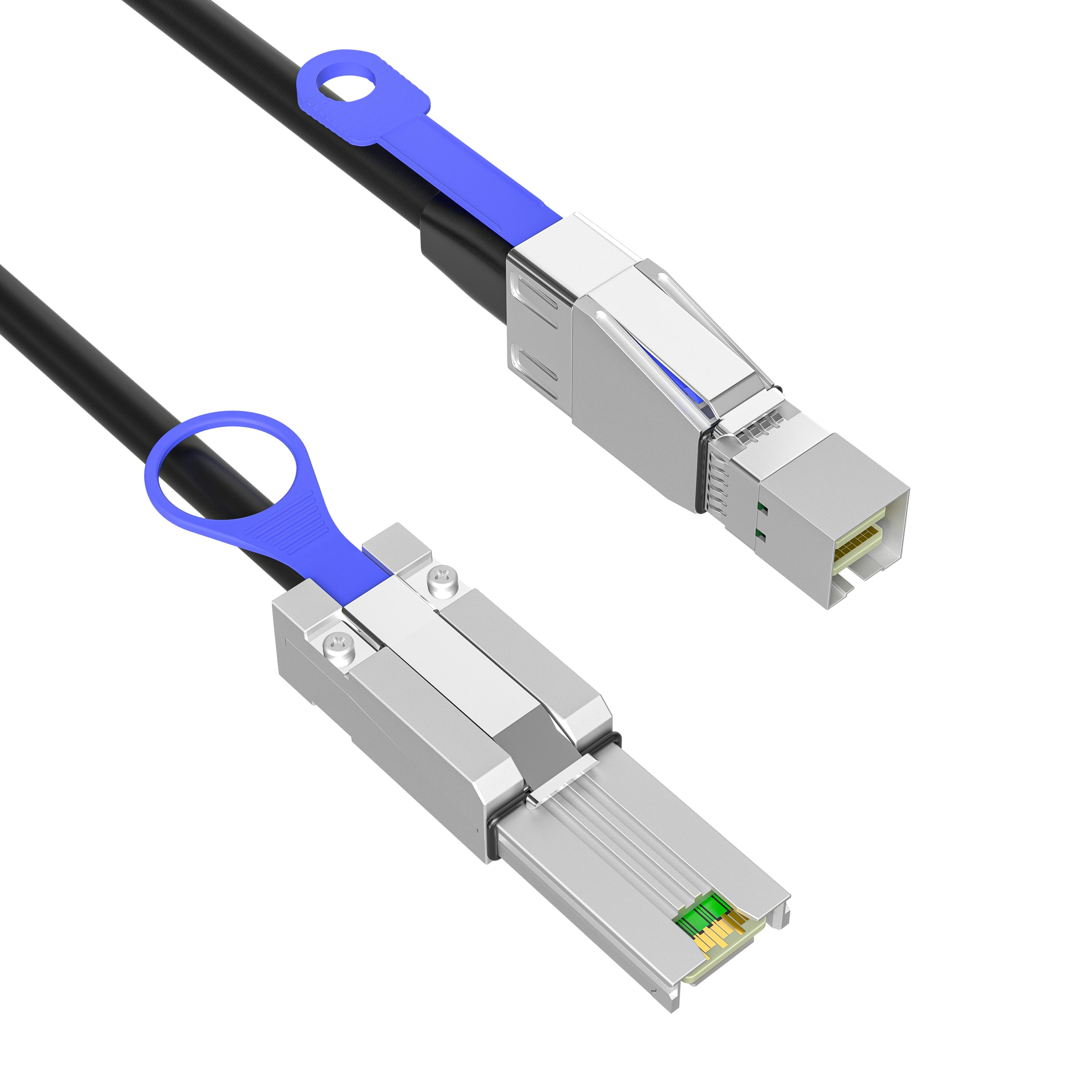

MINISAS (SFF8644) TO MINISAS (SFF8088) 是一类两端连接器不同的外部 SAS 无源铜缆：一端是 SFF-8644（Mini SAS HD，12Gb/s 时代的 4x 外部接口），另一端是 SFF-8088（Mini SAS，6Gb/s 时代的 4x 外部接口）。它处理的是存量设备混用：主机侧为较新的 12Gb/s HBA 或 RAID 卡，存储侧仍是较早的磁盘柜、JBOD 或磁带库。链路能跑几条通道、什么速率、线序如何对应，由两端端口定义与线缆内部映射共同决定，而不是由单个连接器决定。

连接关系：4x 通道与两端速率如何叠加

SAS 以通道（lane）为单位组织链路，一条通道包含一对发送差分对和一对接收差分对，收发独立、全双工工作。4x 表示 4 条通道并行，因此 SFF-8088 的 4x 链路单方向聚合带宽为 4×6Gb/s，SFF-8644 的 4x 为 4×12Gb/s。两者对接时链路速率按两端能力向下协商，12Gb/s 端口与 6Gb/s 设备相连通常运行在 6Gb/s，单方向聚合约 24Gb/s；此外 6Gb/s 链路使用 8b/10b 编码、12Gb/s 链路使用 128b/150b 编码，实际可用吞吐还要扣除编码开销。

下表按公开接口标准整理，具体以两端设备端口定义为准。

线缆只是物理通道，不会把 6Gb/s 设备“提升”到 12Gb/s，也不会改变通道数量。判断一条链路的上限，要同时看 HBA 或 RAID 卡端口、扩展器或磁盘柜端口、线缆等级三者中最低的一档。

引脚映射与直连、交叉接线的区别

MINISAS (SFF8644) TO MINISAS (SFF8088) 线缆内部完成的是一次触点级映射：把 SFF-8644 侧的 4 组收发差分对、地触点与检测触点，对应到 SFF-8088 侧的 26 触点排列上。常规 HBA 到磁盘柜属于主机侧对设备侧，使用直连线序，主机发送对接对端接收，逐通道一一对应，差分对 P/N 极性不交换。

• 直连：两端端口角色为“主机—设备”时的标准做法，也是 HBA 或 RAID 卡外接 JBOD 的通用选择。
• 交叉：两端都按主机方向定义时（例如服务器与服务器直连做数据迁移），需要把每个通道的发送与接收成对调换，而不是只交换 P/N。
• 顺序：是否允许整段通道顺序颠倒取决于两端端口定义，需以端口手册为准；逐通道错位（如 lane0 接到 lane3）会表现为链路无法建立、部分通道报错或带宽下降。

线缆选型：长度、阻抗与屏蔽

• 阻抗：SAS 差分对按 100 Ω 差分阻抗设计，线材与连接器需保持连续阻抗，压接或焊接处不要出现明显突变，否则回波损耗上升，12Gb/s 链路对此尤其敏感。
• 长度：外部无源铜缆常见规格在 0.5 m 至 4 m 之间。速率越高、线径越细，可靠长度越短；12Gb/s 使用时应尽量短并参考线缆给出的插损数据，若对端只支持 6Gb/s，链路按 6Gb/s 运行，裕量相对更大。
• 线规：常见 30–26 AWG，导体越粗插损越低但线身越硬，机柜走线要核对最小弯曲半径与接头受力方向。
• 屏蔽：每对差分线独立屏蔽并叠加整体编织或铝箔，两端金属外壳与地可靠搭接；与电源线并行敷设时保持间距，降低 EMI 引起的失步与 CRC 错误。
• 机械与标识：锁扣保持力、插拔次数、线身标识（长度、速率等级、线规）都会影响后期维护与替换效率。

12Gb/s 等级的线缆用于 6Gb/s 链路属于向下使用，通常可行；反过来把 6Gb/s 等级的旧线用在 12Gb/s 端口上则没有余量保障，不建议这样搭配。

12Gb/s 与 6Gb/s 混接的应用与限制

SAS 速率向下兼容（12/6/3Gb/s），跨代连接时自动协商到双方共同支持的最高速率，因此 MINISAS (SFF8644) TO MINISAS (SFF8088) 的典型场景包括：新服务器 HBA 或 RAID 卡外接旧磁盘柜做容量扩展，JBOD 从旧主机迁移到新主机，外部磁带库连接，以及 SAS 交换机两侧端口速率不同的上行与下行连接。

限制同样明确：带宽瓶颈往往在磁盘柜的扩展器或盘位侧而非线缆；SFF-8088 与 SFF-8644 的边带信号定义并不完全一致，混接线缆不一定能传递全部管理或 LED 指示信号；部分旧扩展柜接在 12Gb/s 端口上时，需要确认其训练速率与固件行为；线缆只做物理层转接、不做协议转换，无法把 SAS 变成 SATA 或 NVMe。规划时按“端口定义→目标速率→传输距离→电磁环境”的顺序确定规格，比只比较长度更可靠。

线序检测与故障排查

排查前先明确 MINISAS (SFF8644) TO MINISAS (SFF8088) 两端各自的端口角色，再按下面的顺序缩小范围。

1. 记录拓扑：登记 HBA 端口与磁盘柜端口的对应关系，多口卡、多柜级联时尤其要避免链路接错。
2. 读 PHY 计数：在系统侧查看每条通道的失步、无效双字、CRC 等错误计数，先区分单通道异常还是整口异常。
3. 按现象定位：单通道异常优先查该通道的差分对与触点（脏污、退针、锁扣未到位）；整口异常优先查线缆整体、速率协商与供电。
4. 替换复测：换同规格线缆、换端口、换卡位分别测试，并用已知良好的短线复测同一设备。
5. 复查布线：最小弯曲半径、与电源线捆扎、接头受力、线缆被柜门挤压等机械因素同样会造成间歇性错误。
6. 核对线序：需要判断接线方式时，按两端引脚定义断电测量通断与配对关系，确认每通道发送与接收成对且无错位，不要带电测量。

把每次更换与对应的错误计数变化记录下来，可以更快判断问题出在线缆、端口还是存储设备侧。对 MINISAS (SFF8644) TO MINISAS (SFF8088) 这类跨代连接而言，速率协商结果、通道完整性与屏蔽接地三项同时满足，链路才算真正可用。
