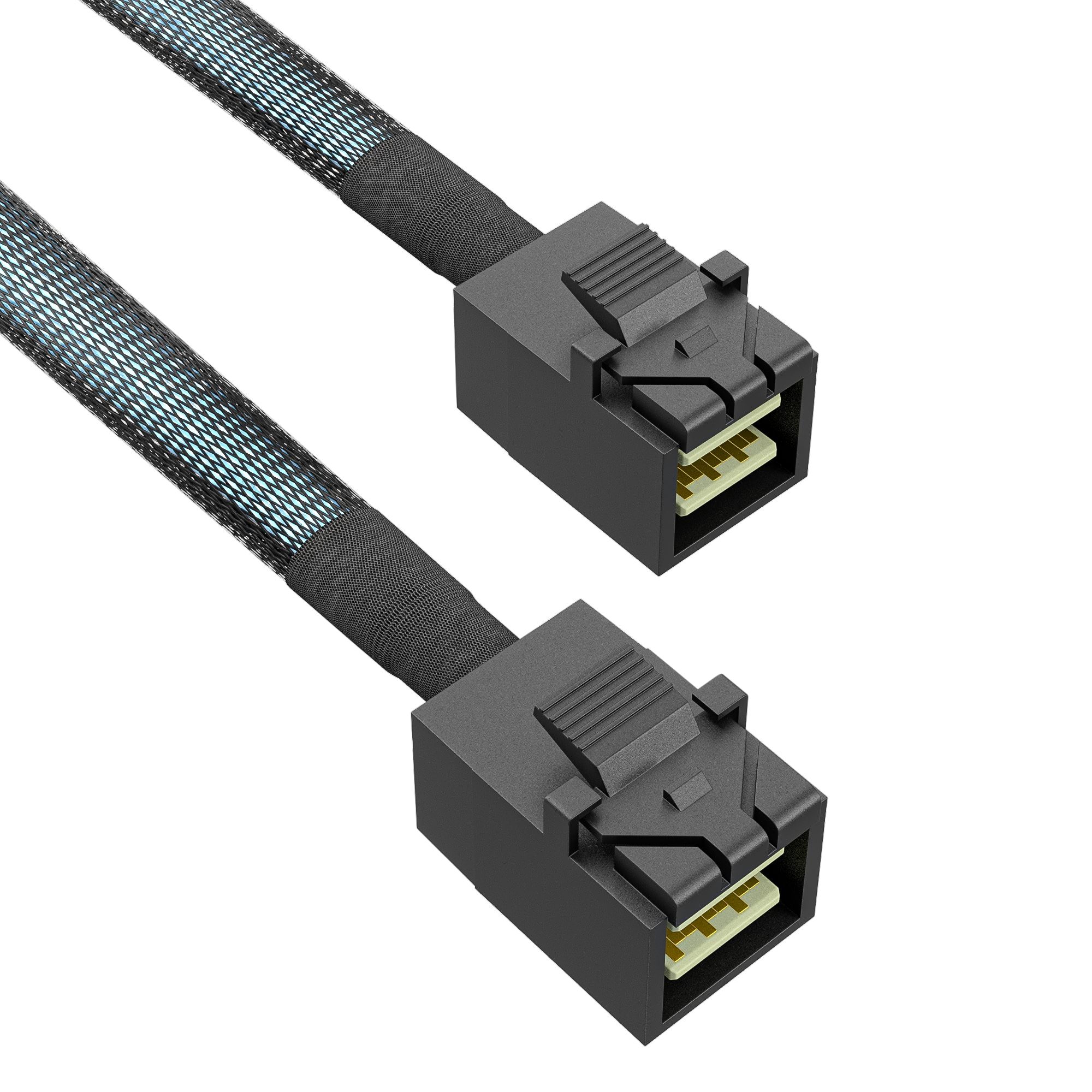

MINISAS (SFF8643) TO MINISAS (SFF8643) 直连线缆是服务器、磁盘阵列和硬盘背板之间常见的4x Mini SAS HD无源铜缆。两端均为SFF-8643内部连接器，用于把RAID/HBA控制器的4通道SAS端口连接到背板、扩展背板或中间转接板。它不改变SAS协议，只提供差分对的物理通道；链路能否稳定协商到12Gb/s、6Gb/s或3Gb/s，取决于控制器、背板、硬盘、线缆组件和布线的整体信号完整性。
连接关系与端口角色
SFF-8643属于内部Mini SAS HD接口，常见形态是4通道、带防呆和锁扣的连接器。它和外部Mini SAS HD SFF-8644外观相近，但机械结构、屏蔽和锁扣方式不同，不能直接对插。MINISAS (SFF8643) TO MINISAS (SFF8643) 的典型用途包括：
- RAID/HBA控制器到硬盘背板：控制器提供4条SAS通道，背板再把通道分配到多块SAS或SATA硬盘。
- 背板到背板或转接板：在机箱内部延长或重新分配4x链路，减少线缆跨区。
- 双控制器或多路径存储：每条路径使用独立线缆，避免单点故障影响全部通道。
连接前要区分端口角色。控制器端通常是主机侧端口，背板端通常是目标侧端口；两者虽然都使用SFF-8643连接器，但PCB走线和端口定义可能不同。若把两个主机侧端口或用错转接方向，链路可能无法建立或只能降速运行。
针脚定义与线序映射核对
按SFF-8643规范，一个端口包含4条SAS通道，每条通道由一对发送差分线和一对接收差分线组成，并配有地针及边带/管理针位。线序映射的核心是：控制器的发送对到达背板的接收对，背板的发送对返回控制器的接收对。对于两端均为SFF-8643的无源直连线缆，连接器端通常按1:1对应压接，方向由端口角色决定，线缆内部不做发送/接收交叉。若背板或控制器对Lane0-Lane3的编号顺序有特殊定义，需要按设备文档核对，不能仅凭连接器外形判断。
| 链路单元 | 控制器端信号方向 | 背板端信号方向 | 核对项 |
|---|---|---|---|
| Lane 0 | 发送对 → | → 接收对 | 通道编号、差分极性 |
| Lane 1 | 发送对 → | → 接收对 | 与Lane 0是否成对 |
| Lane 2 | 发送对 → | → 接收对 | 背板分区是否对应 |
| Lane 3 | 发送对 → | → 接收对 | 是否用于第4条链路 |
| 回传路径 | ← 接收对 | 发送对 ← | 每通道双向是否完整 |
边带/管理针位是否接通，会影响硬盘活动灯、定位灯或SGPIO类信号。若线缆只传输SAS数据对而屏蔽边带，数据链路可能正常，但机箱前面板的指示灯或管理功能可能失效。选型时要确认背板是否依赖边带信号，以及线缆的两端针位定义是否一致。
12Gb/s存储阵列中的互连与SFF-8644差异
在12Gb/s SAS存储阵列中，MINISAS (SFF8643) TO MINISAS (SFF8643) 常用于控制器与硬盘背板之间的短距互连。单通道12Gb/s，四通道并行工作，链路会根据两端能力协商速率。12Gb/s对插入损耗、回波损耗、串扰和反射更敏感，因此同样的线缆在6Gb/s下可用，不代表在12Gb/s下仍有足够余量。
SFF-8644是外部Mini SAS HD接口，电气上同样承载4条通道，但增加了外部锁扣、屏蔽和更适应机箱外连接的机械结构。SFF-8643与SFF-8644不能直接互插；如果需要从内部端口连到外部设备，应使用SFF-8643到SFF-8644的转接线或转接模块，而不是强行插接。区分两者时，先看锁扣、金属屏蔽和接口位置，再看端口定义和通道数。
四通道Mini SAS HD选型参数
选择MINISAS (SFF8643) TO MINISAS (SFF8643) 四通道线缆时，可从以下参数核对：
- 通道数：必须是4x，对应4条SAS通道；1x或2x线缆不能满足4x端口。
- 速率支持：按控制器、背板和硬盘的协商能力选择，12Gb/s链路需要更严格的阻抗和损耗控制。
- 连接器形态：直头或弯头、锁扣方向、插拔空间和防呆结构，要适应机箱内部安装。
- 线规与屏蔽：线规、屏蔽层和双绞结构影响插损与串扰，短距内部连接也要避免过细线规带来的额外损耗。
- 长度：按实际走线路径选择，预留弯曲半径和维修余量，但不宜过长。
- 边带支持：确认是否需要SGPIO、LED或管理信号，并核对两端针位。
长度与信号完整性设计注意事项
RAID控制器与硬盘背板之间使用MINISAS (SFF8643) TO MINISAS (SFF8643) 直连线缆时，长度是最容易被低估的变量。12Gb/s信号在铜缆中的损耗随长度增加，线缆过长、线规过细、连接器过多或背板中继设计都会压缩链路余量。布线时应避免与电源线长距离平行捆绑，避免急弯、扎带过紧和连接器受力；插头要完全到位，防止灰尘、油污或针脚损伤。
若系统需要经过多个转接点，应尽量减少不必要的连接器和线缆段。对于机箱内部短距连接，优先选择长度合适、屏蔽完整、锁扣可靠的线缆组件。上电后可通过控制器管理界面查看协商速率、链路宽度和误码计数；若出现降速或掉盘，需依次核对端口角色、线序、长度、屏蔽和背板供电。
核对清单：
- 两端是否均为SFF-8643，未误用SFF-8644外部接口。
- 通道数是否为4x，Lane0-Lane3是否与背板分区一致。
- 线序是否为1:1，发送/接收方向是否由正确端口角色决定。
- 线缆长度是否满足走线且不超过系统信号完整性预算。
- 边带信号是否需要接通，指示灯和管理功能是否正常。
- 锁扣、弯头方向和插拔空间是否适配机箱。
- 上电后是否达到预期协商速率，误码计数是否稳定。
