MCIO 8X TO Mini SAS HD(SFF-8643) 适合在主板、PCIe 扩展卡与存储背板之间建立紧凑的高速内部连接。典型结构是将 MCIO 8X 侧的 8 条高速通道拆分到两个 SFF-8643 接口，每个接口承载 4 条通道。线缆只完成物理连接与通道引出，最终运行 SAS、PCIe/NVMe 或其他协议，仍取决于控制器、接口定义和背板设计，不能仅凭连接器外形判断。
双 x4 通道的连接关系
在 PCIe 存储应用中，MCIO 8X TO Mini SAS HD(SFF-8643) 通常按 x4+x4 方式连接两个背板端口或两组 NVMe 通道。MCIO 端的发送差分对需要对应到接收端，接收差分对则对应到发送端；两个 x4 分组不能任意交叉。实际装配前应核对主板或扩展卡的端口编号、通道分组、连接器方向以及背板插槽映射。
SFF-8643 是内部 Mini SAS HD 连接器形式，一个端口可组织 4 条高速通道，但连接器名称并不等同于协议。用于 SAS 背板时，链路由 SAS HBA 或 RAID 控制器管理；用于 NVMe U.2 背板时，源端必须输出 PCIe 通道，背板也必须具备对应的 PCIe 布线。SAS 控制器不能通过一条被动转接线直接驱动 NVMe 设备。
Gen4、Gen5 与链路能力
PCIe Gen4 和 Gen5 的单通道标称传输速率分别为 16 GT/s 与 32 GT/s，x8、x4表示通道数量，并不直接代表线缆已经满足相应代际。MCIO 8X TO Mini SAS HD(SFF-8643) 能否稳定工作在目标速率，需要结合源端与终端能力、连接器损耗、线长、PCB 走线、过孔、背板材料和均衡策略评估。链路通常会协商到两端共同支持的速率和宽度；若信号裕量不足，也可能降速、缩减链路宽度或训练失败。
需要特别注意，传统采用 SFF-8643 的设备可能只按 SAS 3.0 或较低速率进行设计。即使针脚能够对应，也不能由此推定整个通道支持 PCIe Gen5。面向 Gen5 项目，应取得线缆插入损耗、回波损耗、串扰等测试资料，并在完整系统中检查链路训练结果和误码表现。
线规、阻抗与屏蔽选型

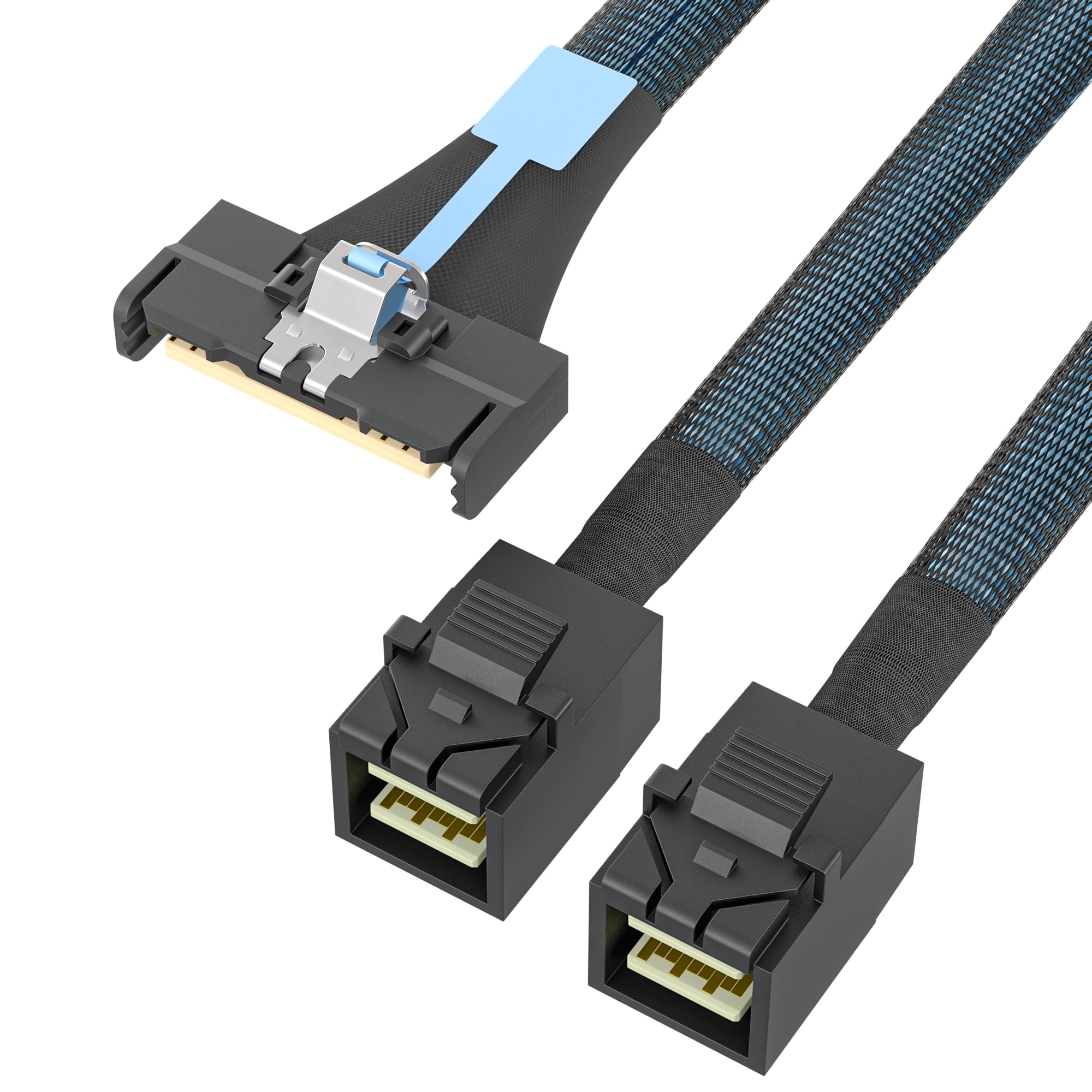

线长增加会扩大高频衰减和串扰风险，30AWG 等线规信息主要描述导体尺寸，不能单独决定可支持的速率。差分阻抗还需与源端 PCB、连接器和背板通道保持连续，屏蔽结构、对间隔离、弯折半径及端接工艺同样会影响信号完整性。站内MCIO 8X 转 2*Mini SAS HD SFF-8643，产品型号为 AMSE30010001，列明 30AWG 和 85 欧姆参数，可作为接口形式与基础电气参数的选型依据；具体长度、屏蔽结构和目标速率仍应按项目资料确认。
NVMe 背板接入与排查
将 MCIO 8X TO Mini SAS HD(SFF-8643) 用于 NVMe U.2 背板时，除 4 条 PCIe 高速通道外，还要确认参考时钟、PERST#、时钟请求、设备检测和电源管理等边带信号。不同主板、转接卡和背板可能采用不同针脚定义，因此不能把“接口可插入”视为“电气兼容”。若背板包含 PCIe 交换芯片，还需确认上行链路宽度、分叉模式和固件配置。
出现设备不识别或链路降速时，可先单端口、单设备验证，再交换两个 x4 分支以区分端口、线缆与背板问题；随后检查 BIOS 中的 PCIe 分支 设置、链路协商宽度和速率，并排除插头未锁紧、弯折过急及线缆靠近强干扰源等安装因素。MCIO 8X TO Mini SAS HD(SFF-8643) 的选型核心是协议、线序、边带定义和通道预算同时匹配，而不是只比较连接器名称。
