在服务器内部高速互连中，MCIO 8X TO 2*MCIO 4X 的核心作用，是把一个 8X 形态的 MCIO 接口引出为两个 4X 接口，便于主板、扩展卡与存储背板之间进行分支布线。需要注意的是，这种线缆解决的是物理连接与通道引出问题，实际能否完成通道拆分，还取决于主板、背板或扩展卡是否支持对应的 PCIe 分叉配置，以及双方的线序定义是否一致。
连接关系与通道拆分逻辑
“8X 转 2×4X”通常表示上游端提供一组 8 条高速通道，下游端分为两组各 4 条通道。理想情况下，主机侧的 8X 资源可被配置为两个独立的 x4 链路，分别连接两组终端设备。这里的“2×4X”不是把一条已经建立的链路通过被动线缆复制成两条，也不代表两个设备可以在任何平台上同时工作。
选型前应确认三个层面的信息：上游插座是否提供完整的 8X 通道；平台固件或 PCIe 控制器是否支持 x4+x4 分叉；下游两个 4X 端口的通道编号、参考时钟、复位及管理信号是否按照目标设备要求分配。若主板仅把 MCIO 8X 作为单一链路使用，连接双 4X 端后可能只启用其中一路，或无法完成枚举。
接口兼容性不能只看外形
MCIO 接口的机械规格、端接方向和通道数量必须同时匹配。相同外形的连接器并不自动意味着线序、信号定义和平台固件兼容。对 PCIe 应用而言，还要核对 TX/RX 极性、通道映射、参考时钟布置、PERST# 等辅助信号，以及设备端是否要求特定的 sideband 信号。服务器厂商的主板手册、背板图纸或线缆 pin map 应作为最终核对依据。
在速率方面，白名单产品信息将该方案标注为 Gen5 MCIO 8X 转接线。其规格为 30AWG 线规、85 欧姆阻抗，可作为 PCIe 5.0 高速布线的选型参考，但不能据此推导出所有平台、连接长度和拓扑都能稳定运行 Gen5 速率。实际链路能力仍受主控、端口、连接器、布线长度、弯折半径及系统信号完整性设计影响。
PCIe Gen5 选型与布线检查
- 先核对资源：确认平台确实提供 8 条可拆分通道，并明确拆分后的两个端口分别对应哪组 x4 通道。
- 再核对端头：确认主板端与设备端的插头形态、直头或弯头方向、锁固方式和安装空间，避免接口可以插入但出线方向不适合机箱布线。
- 检查电气参数：以 30AWG、85 欧姆等产品规格作为初筛条件，同时结合系统设计要求核查链路预算和目标速率。
- 控制布线应力：不要在连接器根部急弯、扭转或挤压线缆；高密度机箱中应预留散热器、风道和维护空间，避免线束遮挡插拔区域。
- 完成链路验证：安装后检查两路设备是否分别识别，确认链路宽度、速率和错误计数，并在目标负载下进行稳定性测试。

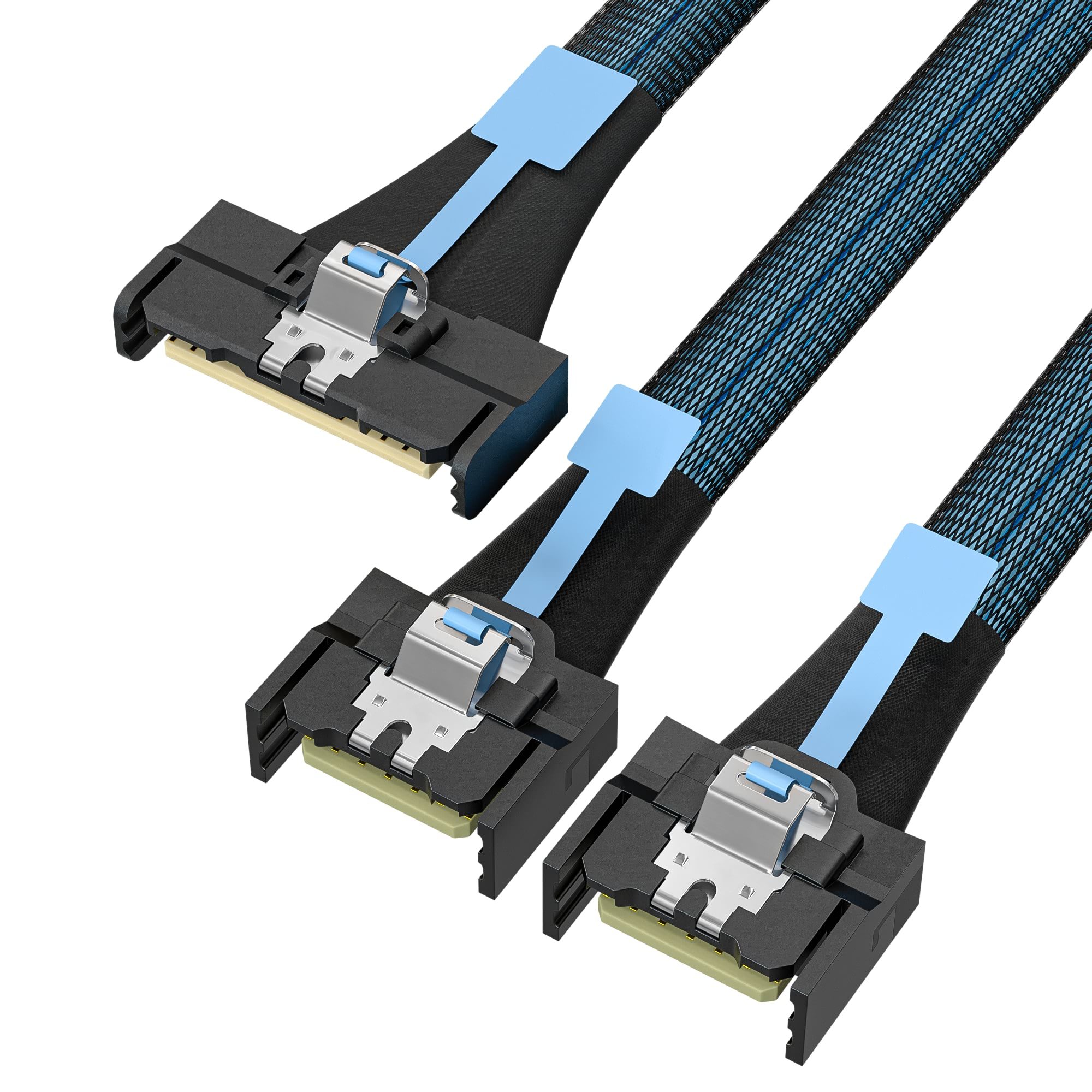

若空间允许直线出线，可选用MCIO 8X 转 2*MCIO 4X进行方案匹配。该产品信息提供的线规为 30AWG、阻抗为 85 欧姆，适合在需要从一个 MCIO 8X 端口连接两个 MCIO 4X 终端的设计中作为具体物料进行核对。
存储背板与高速互连应用
该连接关系可用于服务器内部的双设备互连，例如将主板侧的 8X 资源分配给两个 4X 存储接口，或连接支持 PCIe x4 链路的存储背板、扩展模块和其他高速终端。应用中应把两个下游端口视为两条独立链路，分别确认设备供电、枚举、热插拔策略和管理信号要求；线缆本身不提供协议转换、信号重定时或通道扩展能力。
当下游端口靠近机箱侧壁或背板转接位置时，出线角度会直接影响装配。对于需要改变走线方向的 MCIO 4X 端，可参考MCIO 4X 直头 转 MCIO 4X 90°的端头形式；若两端均适合直线布置，也可核对MCIO 4X 直头 转 MCIO 4X 直头。两款产品信息均标注 30AWG、85 欧姆，具体能否用于目标链路仍需按端口定义和机械空间确认。
线序、引脚与验证边界
线序定义不能仅依据接口名称或外观推断。项目导入时应取得主板端、分支端和终端设备的引脚表，逐项核对高速差分对方向、通道编号、参考时钟、复位及其他 sideband 信号。完成样线装配后，可通过设备管理界面或诊断工具查看两路链路的协商结果，并结合高负载读写、链路错误监测和反复上电测试判断方案是否满足系统要求。若出现单路不识别、链路降速或错误计数异常，应优先排查分叉配置、线序、端头方向和装配应力，而不是仅更换相同外形的线缆。
