在服务器主板、PCIe 扩展板与 NVMe 背板之间，MCIO 4X TO 4X用于把一组 x4 高速通道从一个 MCIO 4X 端口直接引至另一 MCIO 4X 端口。它解决的是同接口、同通道规模的点对点互连问题，而不是把一个 x4 端口分配为多个独立端口。对于需要保持 PCIe 链路拓扑清晰、同时受限于机箱空间和接口朝向的设计，线束端接形式、阻抗和实际走线路径需要在布局阶段一起确认。
明确 x4 通道与接口连接关系
MCIO 属于面向高速内部互连的连接体系，MCIO 4X 通常对应四条 PCIe 通道的传输规模。设计和采购沟通时，应把“4X”理解为通道数量标识，并与主板、背板或转接卡端口的实际 lane 配置核对。MCIO 4X TO 4X线束的两端均为 MCIO 4X，因此适合 x4 对 x4 的直接连接；若设备另一端是 OCuLink、SlimSAS 或其他接口，则需要选用对应接口形态的转换线，而非同接口直连线。
PCIe 链路是否能够按预期完成训练，还取决于平台端口配置、代际兼容性、参考时钟和复位信号设计等系统条件。线束本身不能改变主机端口所提供的 lane 数量，也不能将 PCIe x4 自动扩展成更多独立设备端口。将连接器规格、控制器端口配置和背板线路定义分开核验，可减少“接口能插接但链路不符合预期”的问题。
85 欧姆线束与 Gen5 路径控制

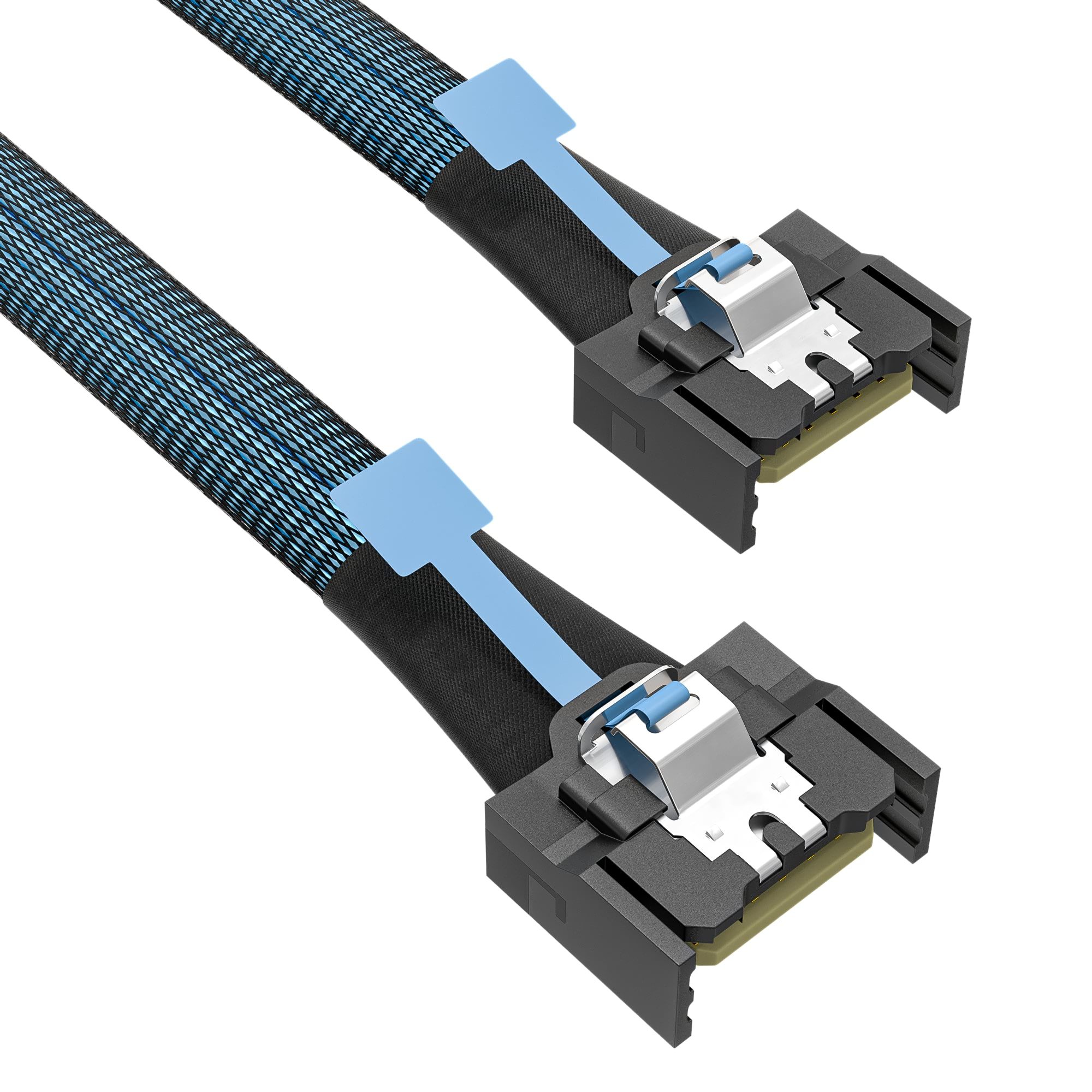

PCIe Gen5 对高速通道损耗预算更敏感，线束选择不能只看两端是否匹配。可优先核对阻抗、线规、线长、弯折半径、连接器端接方向及整条通道中的其他损耗来源。MCIO 4X 直头 转 MCIO 4X 直头，为 PCIe5.0 高速数据线，采用 30AWG、85 欧姆规格，适用于两端接口朝向和线束出口条件允许直出布线的场合。
传输速率与可用线束长度并非只由一个固定数值决定。主板走线、连接器、背板、转接器以及线束共同构成通道，任一段引入的插损、回损或阻抗不连续都可能压缩余量。因此，不能将某一线束规格直接套用为所有 Gen5 系统的允许长度。对较长路径或包含多个连接节点的方案，宜按整链路评估，并以目标平台的链路训练和误码验证结果作为定案依据。
直式与 90°端接的布线取舍
端接方向首先服务于机械布局。直头对直头更便于两端接口平行、线束可沿相对直接路径铺设的结构；当一端接口靠近机箱盖板、风道或相邻板卡时，90°端接可改变出线方向，降低线束立即折弯带来的应力。 MCIO 4X 直头 转 MCIO 4X 90°产品为 PCIe5.0、30AWG 和 85 欧姆，可作为一端需要转向的同接口连接选择。
- 确认插头锁扣操作空间，避免装配后无法正常插拔或检查到位状态。
- 预留线束自然弯曲路径，不以过小半径强行转折，也不让线束持续顶压散热器或机箱边缘。
- 核对 90°端的实际出线方向与板端安装方向，避免镜像关系判断错误。
- 将维护拆装路径纳入布局，防止更换风扇、背板或扩展卡时牵拉高速线束。
NVMe 背板和 PCIe 扩展的适用边界
在 NVMe 背板方案中，MCIO 4X TO 4X可用于主板或 PCIe 转接板上的 x4 端口至背板 x4 入口的内部连接。该方式适合背板已经按照 x4 路径定义、且两端同为 MCIO 4X 的结构。若背板需要将多个盘位分别对应多个 x4 主机端口，则应依据每个端口的独立连接关系配置线束，不能把单根 x4 线束视为多路扇出组件。
在加速卡或 PCIe 扩展应用中，同样需要先确认扩展板端口承担的是上行、下行还是内部桥接链路，再决定是否采用同接口 x4 直连。线束的职责是承载既定链路，不能替代 PCIe 交换芯片、重定时器或平台固件配置。对于跨板距离较长、经过复杂线槽或处于高密度散热区域的结构，应优先评估布线可达性和通道裕量，而非仅依据接口名称下单。
以整链路测试确认安装结果
MCIO 4X TO 4X装配完成后，建议依次检查接口完全插合、锁扣状态、线束受力、端接方向和线缆与结构件的干涉情况。面向高速链路的验证可结合平台能力查看链路宽度与速率是否符合设计预期；对于需要进一步定位的问题，则应由具备相应条件的测试流程评估插损、回损等通道指标。测试对象应覆盖线束、连接器和板级走线组成的完整路径，单独确认某一部件并不能代表系统链路表现。
